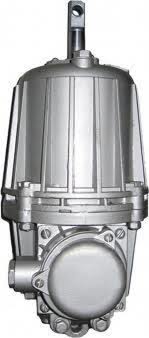

Гидротолкатели серии ТЭ
Толкатели электрогидравлические общепромышленного исполнения ТЭ-30, ТЭ-30/50, ТЭ-50М, Т-80М, ТЭ-150, ТЭ-200, ТЭ-200/100 предназначены для применения в качестве привода колодочных пружинных тормозов. А также других механизмов, служащих для механизации различных производственных процессов (козловых, мостовых кранов, железнодорожных путеукладчиков и кранов на ж/д ходу, ленточных конвейеров, лебедок и других механизмов).
Типовое исполнение толкателей рассчитано на напряжение 380 В. По заявке потребителя возможно изготовление толкателей на различное напряжение: 220, 220/380 или 500 В.
- Толкатели ТЭ-30 устанавливаются на тормоза колодочные ТКГ-100, ТКГ-160, ТКГ-200.
- Толкатели ТЭ-50М устанавливаются на тормоза колодочные ТКГ-300.
- Толкатели ТЭ-80М устанавливаются на тормоза колодочные ТКГ-400, ТКГ-500.
- Толкатели ТЭ-150 устанавливаются на тормоза колодочные ТКГ-600.
- Толкатели ТЭ-200/100 устанавливаются на тормоза колодочные ТКГ-700, ТКГ-800.
| Тип толкателя | Время подъема, сек. | Время опускания, сек. | Потребляемая мощность, Вт. | Ход штока, мм. | Вес, кг. |
| ТЭ-30 | 0,26 | 0,26 | 160 | 32 | 12 |
| ТЭ-30/50 | 0,45 | 0,35 | 160 | 50 | 12,5 |
| ТЭ-50М | 0,66 | 0,57 | 190 | 65 | 20 |
| ТЭ-80М | 0,71 | 0,5 | 240 | 65 | 21 |
| ТЭ-150 | 1,5 | 0,45 | 400 | 65 | 35 |
| ТЭ-200 | 0,85 | 0,45 | 800 | 65 | 38 |
| ТЭ-200/100 | 1,32 | 0,73 | 800 | 100 | 39 |

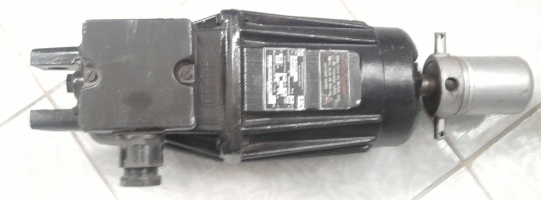

Гидротолкатели серии ЕВ (Германия)
EB-20/50 с20, EB-50/50 с32, EB-50/50 с50, EB-125/60 с80, EB-150/60 с80 EB-250/60 c130 ЕВ-250/60 с200, ЕB-80/6, EB-201/6
Электрогидротолкатели ЕВ находят широкое применение на портальных кранах типа "Альбатрос", "Альбрехт", "Сокол", "Кондор". В составе с современными барабанными и дисковыми тормозами электрогидротолкатели (или просто гидротолкатели) осуществляют плавное и надежное торможение. Таким образом, гидротолкатели создают безопасность людей и машин в процессе торможения, а также в катастрофических случаях и при наличии неисправностей, например, при перебоях в энергоснабжении
| Тип толкателя | Номинальный ход, мм. | Номинальное усилие подъема, Н | Время подъема штока, с. | Время обратного хода штока, с. | Мощность, кВт. | Масса, кг. |
| ЕВ 12/50 | 50 | 220 | 0,42 | 0,38 | 0,16 | 9,3 |
| ЕВ 20/50 | 50 | 300 | 0,4 | 0,45 | 0,14 | 9,6 |
| ЕВ 50/50 | 50 | 500 | 0,45 | 0,39 | 0,2 | 13,1 |
| ЕВ 80/60 | 60 | 800 | 0,4 | 0,45 | 0,26 | 19 |
| ЕВ 125/60 | 60 | 1250 | 0,58 | 0,38 | 0,38 | 20,6 |
| ЕВ 150/60 | 60 | 1500 | 0,65 | 0,35 | 0,4 | 20,6 |
| ЕВ 250/60 | 60 | 2500 | 0,6 | 0,4 | 0,5 | 32,8 |
| ЕВ 320/100 | 100 | 3200 | 1 | 0,6 | 0,55 | 39,5 |
| ЕВ 630/120 | 120 | 6300 | 1,2 | 0,6 |
Контроллер серии ККТ-60
Контроллер типа ККТ – созданы для пуска, реверсирования и регулирования скорости вращения электродвигателей путем изменения схемы и величины включенных в электрическую цепь сопротивлений.
Вид климатического исполнения У2 по ГОСТ 15150-69.
Основные параметры и характеристики контроллеров.
| Тип | Число положений | Максимально допустимый ток при ПВ 40%, А | Максимальная мощность эл. двигателя при ПВ 40%, кВт | Масса, кг | ||
| вперед подъем | назад спуск | 220 В | 380, 500 В | |||
| ККТ-61 | 5 | 5 | 100 | 22 | 30 | 12,5 |
| ККТ-62 | 5 | 5 | 100 | 2х22 | 2х30 | |
| ККТ-63 | 1 | 1 | 75 | 11 | 15 | |
| ККТ-65 | 5 | 5 | 100 | - | 30 | |
| ККТ-68 | 5 | 5 | 100 | 50 | 80 | |
Контроллеры рассчитаны для работы при номинальном напряжении переменного тока до 500 В номинальной частоты 50 и 60 Гц.
Допустимые токовые нагрузки обеспечиваются контактным нажатием, которое равно 10±2 Н.
Раствор контактов - 7±2 мм, провал при этом не должен быть менее 3,5 мм.
Исполнение командоконтроллеров закрытое, степень защиты IP40 по ГОСТ 14255-69 при условии, что отверстия для вводов закрыты.
Каждый командоконтроллер имеет не более 12 электрических цепей.
Место установки контроллеров должно быть закрыто от попадания воды, масла, эмульсии и т.п.
Рабочее положение контроллера - горизонтальное - лапами вниз;
Среда, окружающая контроллеры, неопасная, не содержащая пыли, в том числе токопроводящей, в количестве, нарушающем работу контроллера, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Командоконтроллер серии ККП-1000
Командоконтроллер типа ККП – создан для дистанционного электрического управления аппаратами электротехнических устройств в крановых электроприводах постоянного и переменного напряжений. Вид климатического исполнения У2 по ГОСТ 15150-69.
Основные параметры и характеристики командоконтроллеров
| Ток продолжительного режима при ПВ 40%, А | Включаемый ток, А | |||||
| переменное напряжение до 500 В | постоянное напряжение 110, 220, 440 В | |||||
| 25 | 50 | 25 | ||||
| Отключаемый ток, А | Коммутационная износостойкость, циклы ВО | Механическая износостойкость, циклы ВО | Масса, кг | |||
| переменное напряжение до 500В | постоянное напряжение, В | |||||
| 110 | 220 | 440 | ||||
| 25 | 2,5 | 2,0 | 0,5 | 1 млн | 10 млн | 9 |
Командоконтроллеры рассчитаны для работы при напряжении:
до 440 В постоянного тока;
до 500 В переменного тока частотой 50 и 60 Гц.
Раствор контактов для командоконтроллеров постоянного напряжения - 9±2 мм, для командоконтроллеров переменного напряжения разрешается уменьшение раствора до 5±2 мм (с целью повышения механической износостойкости).
Исполнение командоконтроллеров закрытое, степень защиты IP20 по ГОСТ 14255-69 при условии, что отверстия для вводов закрыты.
Каждый командоконтроллер имеет не более 12 электрических цепей.
Место установки контроллеров должно быть закрыто от попадания воды, масла, эмульсии и т.п.
Командоконтроллеры устанавливаются как в горизонтальном, так и в вертикальном положениях, приводом вверх.
Среда, окружающая командоконтроллеры, неопасная, не содержащая пыли, в том числе токопроводящей, в количестве, нарушающем работу командоконтроллера, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Тормоза колодочные
ТКГ, ТКТГ, ТКТ, ТКП, ТКМП, ТКДМ (ТКТ-100, ТКТ-200/100, ТКТ-200, ТКТ-300/200, ТКП-100, ТКП-200/100, ТКП-200, ТКП-300/200, ТКП-300, ТКМП-400, ТКМП-500, ТКМП-600, ТКДМ-400, ТКДМ-500, ТКДМ-600, ТКГ-160, ТКГ-200, ТКГ-160-1, ТКГ-200-1, ТКГ-300, ТКГ-400, ТКГ-500, ТКТГ-600, ТКТГ-700, ТКТГ-800)
Колодочные тормоза предназначены для остановки и удержания валов механизмов подъемно-транспортного, металлургического, дорожно-строительного, складского и другого оборудования в заторможенном состоянии при дефектном электродвигателе.
Структурное обозначение ТКХ-Х-(1)-Х2:
ТК-тормоз колодочный;
Х-вид привода: Т - с электромагнитным приводом переменноготока;
МП, П - с электромагнитным приводом постоянного тока;
ДМ - с длинноходовым магнитом постоянного тока;
Г, ТГ - с электрогидравлическим приводом;
Х-диаметр тормозного шкива, мм;
1-порядковый номер модификации;
Х2-климатическое исполнение (У, УХЛ, Т) и категорияразмещения по ГОСТ 1515069.
Условия эксплуатации
Рабочая среда нерадиоактивная, пожарообезопасная и взрывобезопасная.Содержание паров кислот и щелочей в допустимых пределах. При установке на механизмах, работающих на открытом воздухе, тормоза защищают кожухом от попадания атмосферных осадков и действия солнечной радиации.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
Тормоза типа ТКГ и ТКТГ с электрогидравлическими толкателями эксплуатируются в механизмах всех групп режима с климатическим исполнением, предлагаемым для северных, умеренных, и тропических районов, что связано с особенностью отрицательного воздействия резких колебаний температуры на трансформаторное масло, используемое в электрогидротолкателях. Для механизмов перемещения и поворота кранов рекомендуются тормоза ТКГ-160-1 и ТКГ-200-1, которые обеспечивают более плавное торможение, в особенности для кранов, работающих на открытом воздухе.
Колодочные тормоза соответствуют техническим условиям:
ТКТ и ТКП - ТУ 3178-003-11523712-94;
ТКГ-160; 200; 300 и ТКГ-160(200)-1 - ТУ 3178-004-11523712-94;
ТКГ-400; 500 и ТКТГ - ТУ 3178-005-11523712-94;
ТКМП и ТКДМ - ТУ 3178-009-11523712-96.
Технические характеристики тормозов ТКГ
| Параметр | ТКГ-160 | ТКГ-200 | ТКГ-300 | ТКГ-400 | ТКГ-500 |
| Тормозной момент, Нм max | 100 | 300 | 800 | 1500 | 2500 |
| Диаметр тормозного шкива, мм | 160 | 200 | 300 | 400 | 500 |
| потребляемая мощность, Вт | 160 | 160 | 200 | 240 | 240 |
| Род тока | 220/380В 50Гц | 220/380В 50Гц | 220/380В 50Гц | 220/380В 50Гц | 220/380В 50Гц |
| Тип электрогидравлического толкателя | ТЭ-30 | ТЭ-30 | ТЭ-50 | ТЭ-80 | ТЭ-80 |
| Усилие на штоке толкателя, Н | 300 | 300 | 500 | 800 | 800 |
| Ход штока толкателя, мм | 32 | 32 | 65 | 80 | 80 |
| Время наложения колодок, с | 0,2 | 0,2 | 0,35 | 0,4 | 0,4 |
| Масса тормоза, кг | 21,5 | 30 | 55 | 95 | 150 |
Технические характеристики тормозов ТКТ
| Параметр | ТКТ-100 | ТКТ-200/100 | ТКТ-200 | ТКТ-300/200 |
| Тормозной момент, Нм | 110 | 220 | 800 | 1200 |
| Электромагнит | МО-100 | МО-100 | МО-200Б | МО-200Б |
| Рабочее напряжение, В | 220/380 | 220/380 | 220/380 | 220/380 |
| Продолжительность включений, ПВ, % | 40,100 | 40,100 | 40,100 | 40,100 |
| Масса тормоза, кг | 12 | 25 | 35 | 70 |
Блоки резисторов крановые серии БР
Блоки резисторов серии БР созданы для пуска, регулирования скорости и торможения электродвигателей постоянного и переменного тока, работающих в электроприводах грузоподъемных кранов.
Структура условного обозначения блоков резисторов БР-XX-XX-XX:
БР — Блок резисторов
XX — Ф, П или К — исполнение резистивного элемента по материалу;
Ф — лента фехралевая;
К — проволока константановая;
П — проволока фехралевая;
КФ, ПФ — любое сочетание указанных материалов;
Отсутствие букв Ф, П или К отмечает каплезащитное исполнение резистивных элементов.
XX — цифры, обозначающие максимальное количество резисторов на блоке;
Отсутствие цифр — количество резисторов не устанавливается.
XX — Климатическое исполнение и категория размещения по ГОСТ 15150–69 (У1, У2, УХЛ2, УХЛ3, Tl, T2).
Условия эксплуатации блоков резисторов серии БР:
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха:
от минус 45 до плюс 40 °С (для У1, У2);
от минус 60 до плюс 40 °С (для УХЛ2, УХЛ3);
от минус 10 до плюс 50 °С (дляТ1, Т2).
Среднее значение относительной влажности воздуха:
80% при температуре 15 °С (для У1, У2, УХЛ2, УХЛ3);
80% при температуре 27 °С (для Tl, T2).
Степень жесткости по влажности окружающего воздуха по ГОСТ 16962–71: для исполнений У1, У2, УХЛ2, УХЛ3 — IV; для исполнений Tl, T2 — VIII. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию и снижающих параметры комплектных устройств в недопустимых пределах.
Номинальные значения климатических факторов по ГОСТ 15150–69 и ГОСТ 15543.1–89.
В части воздействия механических факторов внешней среды — по группе М3 ГОСТ 17516.1–90 без многократных ударов.
В части коррозийной активности по ГОСТ 15150–69 для исполнений У1, У2, УХЛ2, УХЛ3 — группа С3, для исполнений Т1, Т2 — группа Ж1,
Отклонение от рабочего положения (горизонтальное расположение резисторов) не более 5* в любую сторону.
Блоки исполнений У2, Т2 должны размещаться в помещении (кожухе) или под навесом, предохраняющим от прямого воздействия солнечной радиации и от попадания атмосферных осадков; блоки исполнений УХЛ3 должны размещаться только в закрытом помещении (кожухе) с естественной вентиляцией; блоки исполнений У1, Т1 устанавливаются на открытом воздухе.
В случае установки в середине помещений блоки БРФ, БРП, БРК, БРКФ, БРПФ должны быть огорожены каркасом с металлической сеткой. Блоки в этом случае должны устанавливаться на металлическом основании. Каркас и основание должны быть заземлены.
Блоки должны устанавливаться в местах, исключающих возможность случайного прикосновения к оболочкам при работе ввиду их высокой температуры. Блоки резисторов соответствуют ТУ16–91 ИРАК.434345.001 ТУ. Блоки, поставляемые в районы с холодным климатом, соответствуют ГОСТ 17412–72, поставляемые на экспорт-РД 16.01.007–88, поставляемые в районы с тропическим климатом — ГОСТ15963–79.
По технике безопасности блоки резисторов соответствуют требованиям ГОСТ 12.2.007.0–75 и ГОСТ 12.2.007.6–75.
Технические данные блоков резисторов серии БР
Блоки резисторов созданы для работы в целях переменного тока напряжением до 660 В, частотой 50–60 Гц и в цепях постоянного тока напряжением до 440 В.
Блоки являются нестандартизованными, т. е. созданы для конкретных электроприводов, поэтому применение их для других целей недопустимо. Схемы соединений резисторов в блоках, схемы соединений самих блоков, сопротивление ступеней, а также обозначение резисторов в блоках должны приводиться в схемах электрических принципиальных или в качестве приложения к ним разработчиком электропривода.
Тормозные магниты переменного тока серии МО-100, МО-200
Электромагниты созданы для дистанционного электропривода пружинных колодочных тормозов серии ТК.
Структура условного обозначения МО-ХХХ Б ХХХ:
МО - условное обозначение серии (магнит однофазный);
ХХХ - исполнение по диаметру шкива тормоза -100, 200 мм;
Б - модификация;
ХХХ - вид климатического исполнения У2, УХЛ2, Т2
Электромагниты изготовляются на напряжение 220, 240,380,400, 415, 440 и 500 В для сетей однофазного переменного тока с частотой 50 или 60 Гц, рассчитаны на работу в прерывисто-продолжительном (ПВ = 100%) и повторно-кратковременном (ПВ = 40%) режимах.
Электромагниты, работающие в повторно-кратковременном режиме, допускают по нагреву до 1000 включений в час, а в прерывисто-продолжительном режиме до 300 включений в час.
Продолжительность цикла работы для режима ПВ = 40% не более 10 мин.
| Тип электромагнита | Номинальный угол поворота якоря, град | Номинальный момент электромагнита, H·м (кг·см) | Потребляемая (полная) мощность, В·А | Потребляемая (активная) мощность при втянутом якоре, Вт | Момент массы якоря, H·м (кг·см) | |||||
| в момент включения | при втянутом якоре | |||||||||
| ПВ 40% | ПВ 100% | ПВ 40% | ПВ 100% | ПВ 40% | ПВ 100% | ПВ 40% | ПВ 100% | |||
| МО-100Б | 7,5 | 5,4 (55,0) | 2,9 (30,0) | 2000 | 1100 | 400 | 190 | 140 | 70 | 0,5 (5,0) |
| МО-200Б | 5,5 | 39,2 (400,0) | 19,6 (200,0) | 6800 | 4000 | 1350 | 650 | 450 | 225 | 3,6 (36,0) |
Момент электромагнита гарантируется при напряжении не менее 0,85 номинального и угле поворота не более указанного в таблице, как в холодном, так и в нагретом состояниях электромагнита.
Момент электромагнита не включает момента, создаваемой массой якоря, величина которого указана для рабочего положения электромагнита.
Для электромагнитов, рассчитанных на частоту тока 60 Гц, значения мощности на 20% больше числа, указанной в таблице.
Кольцевые токоприемники серии К3100 - ТКК
Кольцевые токоприемники серии К3100 - ТКК предназначены для подвода постоянного тока напряжением до 440 В и переменного тока напряжением до 660В частотой 50 и 60 Гц от неподвижного источника к подвижным частям поворачивающихся или вращающихся механизмов грузоподъемных кранов. Вид климатического исполнения У2, УХЛ2 по ГОСТ 15150-69.
Основные параметры и характеристики
| Тип кольцевого токоприемника | Диаметр колонны, мм | Число колец, шт | Допустимая токовая нагрузка на кольцо, А | Степень защиты | Масса, кг | |
| ПВ 100% | ПВ 40% | |||||
| К 3103 | 252 | 3 | 150 | 250 | IP00 | 20 |
| К 3104 | 4 | 25 | ||||
| К 3106 | 6 | 30 | ||||
| К 3109 | 9 | 39 | ||||
| К 3110 | 10 | 42 | ||||
| К 3112 | 12 | 45 | ||||
Номинальное напряжение до 440 В постоянного тока и до 550 В переменного тока частотой 50 и 60Гц
Кольцевые токоприемники серии ТКБ
Кольцевые токоприемники серии ТКБ созданы для подвода постоянного тока напряжением до 440 В и переменного тока напряжением до 660В частотой 50 и 60 Гц от неподвижного источника к подвижным частям поворачивающихся или вращающихся механизмов. Вид климатического исполнения У2, УХЛ2 по ГОСТ 15150-69. Степень защиты IP00. Группа условий эксплуатации по механическим факторам – М3
Основные параметры и характеристики
| Тип токоприемника | Диаметр установочной колонны, мм | Число колец (цепей) | Допустимая токовая нагрузка на каждое кольцо, А | |
| ПВ 100% | ПВ 40% | |||
| ТКБ-4К | 120 | 4 | 400 | 450 |
| ТКБ-8К | 8 | |||
| ТКБ-12К | 12 | |||
Кольцевые токоприемники К-5А
Кольцевые токоприемники К-5А созданы для передачи электроэнергии с неповоротной части крана (экскаватора) к электродвигателям, аппаратам и приборам, расположенным на поворотной части. Применяются для работы в цепях постоянного тока напряжением до 440 В и переменного тока напряжением до 660В частотой 50 и 60 Гц. Степень защиты IP 00. Вид климатического исполнения У2 по ГОСТ 15150
Основные параметры и характеристики
| Тип токоприемника | Диаметр колонны, мм | Число колец (цепей) | Допустимая токовая нагрузка на каждое кольцо, А | Масса, кг | |
| ПВ 100% | ПВ 40% | ||||
| К-5А | 85 | 2 | 200 | 250 | 38 |
| 8 | 30 | 50 | |||
Токоприемники ТК, ТКН
Токоприемники ТК, ТКН созданы для подвода электроэнергии к крановым механизмам. Установка аппаратов: - типа ТКН – наружная, на открытом воздухе, при температуре от минус 40 до плюс 70 С и относительной влажности 80% при температуре плюс 20С; - типа ТК – внутренняя, в помещениях, при температуре от минус 40 до плюс 70 С и относительной влажности 80% при температуре плюс 20С; - высота над уровнем моря – до 1000 м.Токоприемники не предназначены для работы в среде, имеющей едкие газы и пары, разрушающие металлы и изоляцию, а также во взрывоопасной среде.
Основные параметры и характеристики
| Тип токоприемника | Конструктивное исполнение | Номинальная токовая нагрузка, А | Контактное нажатие, Н | Сечение кабеля, мм2 |
| ТК-9А-1МУ2 | Токоприемники главные. Токоприем с жестких троллеев | 400 | 70-80 | 2х95 |
| ТК-9А-2МУ2 | 250 | 95 | ||
| ТК-9А-3МУ2 | 160 | 70 | ||
| ТКН-9А-1У1 | 400 | 2х95 | ||
| ТКН-9А-2У1 | 250 | 95 | ||
| ТКН-9А-3У1 | 160 | 70 | ||
| ТК-3В-1МУ2 | 1000 | 140-160 | 4х95 | |
| ТК-3В-2МУ2 | 630 | 2х95 | ||
| ТКН-3В-1У1 | 1000 | 4х95 | ||
| ТКН-3В-2У1 | 630 | 2х95 | ||
| ТКН-11В-1МУ1 | Токоприемники крановые | 100 | 30-35 | 25 |
| ТКН-11В-2МУ1 | 250 | 50-60 | 95 |
Токоприемники изготавливаются в однополюсном исполнении и рассчитаны для работы от сети постоянного тока напряжением до 500 В и переменного тока частотой 50 и 60 Гц напряжением до 600 В.
Токоприемники рассчитаны для работы с частотой циклов возвратно-поступательных премещений до 600 в час при ускорении до 1м/с2 и скоростью движения не более 2,5 м/с.
Рабочее положение аппаратов – горизонтальное. Допускается отклонение от рабочего положения на 50.
Размеры аппаратов в рабочем положении с троллеями должны обеспечивать следующие расстояния по воздуху: - между неподвижными токоведущими деталями разных аппаратов, а также между ними и конструкциями, не изолированными от земли – не менее 30 мм; - между движущимися друг относительно друга и находящимися под разными потенциалами деталями – не менее 15 мм.
Конструкция токоприемников обеспечивает нормальную работу:- при горизонтальных колебаниях тележек в пределах +/-20 мм и крановых мостов +/-40 мм - при вертикальных колебаниях тележек в пределах +/-15 мм и крановых мостов +/-20 мм.
Неточность положения троллеев с учетом токосъемников в вертикальной и горизонтальной плоскостях +/-8 мм.
