Исполнительные механизмы однооборотные
Исполнительные механизмы однооборотные МЭО-16, МЭО-40.
Электрические исполнительные однооборотные механизмы МЭО-16, МЭО-40 предназначены для привода регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств. Механизмы исполнительные МЭО-16, МЭО-40 перемещают рабочие органы неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки). Принцип работы электроисполнительных механизмов МЭО-16, МЭО-40 заключается в изменение электрического сигнала поступающего от регулирующего или управляющего устройства во вращательное перемещение выходного вала. Исполнительные механизмы МЭО-16, МЭО-40 устанавливаются вблизи регулирующих устройств и связываются с ними посредством тяг и рычагов. Исполнительные механизмы МЭО-16, МЭО-40 изготовляются с датчиком обратной связи (блоком сигнализации положения выходного вала) для работы в системах автоматического регулирования или без датчиков обратной связи - с блоком концевых выключателей для режима ручного управления. Виды блоков сигнализации положения – индуктивный БСПИ, реостатный БСПР, токовый БСПТ.
Состав исполнительного механизма МЭО-16, МЭО-40:
электродвигатель синхронный;
редуктор червячный;
ручной привод;
блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ или блок концевых выключателей БКВ;
рычаг.
Управление исполнительным механизмом МЭО-16, МЭО-40: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-2М или ПБР-2М1.
Код ОКП 42 1851
Технические условия: 25-7549.002-90ТУ.
Сертификаты соответствия:
РОСС RU.АЯ15.Н00163 - МЭО-93;
РОСС RU.АЯ15.Н00178 - МЭО-01.
Технические характеристики механизмов МЭО-16, МЭО-40.
| Условное обозначение механизмов | Номинальный крутящий момент на выходном валу, N.m | Номинальное время полного хода выходного вала, s | Номинальное значение полного хода выходного вала, r | Потреб-ляемая мощность, W | Масса, kg | Тип сигнализации положения выходного вала |
| МЭО-16/25-0,25-01 | 16 | 25 | 0,25 | 46 | 6,5 | БСПР, БСПИ, БСПТ, БКВ |
| МЭО-16/63-0,63-01 | 63 | 0,63 | ||||
| МЭО-16/63-0,25-01 | 63 | 0,25 | ||||
| МЭО-16/160-0,63-01 | 160 | 0.63 | ||||
| МЭО-40/63-0,25-01 | 40 | 63 | 0,25 | |||
| МЭО-40/160-0,63-01 | 160 | 0,63 | ||||
| МЭО-16/10-0,25-93 | 16 | 10 | 0,25 | 100 | 7,6 | |
| МЭО-16/25-0,63-93 | 25 | 0,63 | ||||
| МЭО-40/25-0,25-93 | 40 | 25 | 0,25 | |||
| МЭО-40/63-0,63-93 | 63 | 0,63 |
Климатические исполнения (рабочая температура): У3.1; Т3 (от –10 до +50°С).
Степень защиты от попадания твердых частиц (пыли) и воды – IP 54 по ГОСТ 14254.
Напряжение и частота питания - 220 В частотой 50 Hz.
Режим работы механизма – S4, частота включений до 630 в час при ПВ до 25 %.
Максимальная частота включений до 1200 в час при ПВ до 5%.

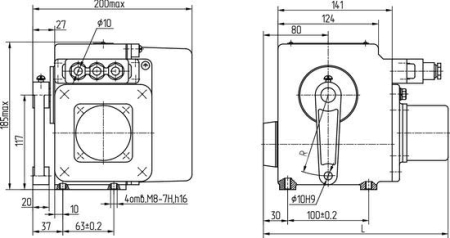

Габаритные и присоединительные размеры
| Обозначение группы механизмов | L, мм | R, мм |
| МЭО-16/63-0,25-01 МЭО-16/160-0,63-01 | 230 | 45 |
| Остальные из группы МЭО-16-01, МЭО-16-93 | 20 |
Исполнительные механизмы однооборотные МЭО-40-99, МЭО-100-99, МЭО-250-99.
Электрические исполнительные однооборотные механизмы МЭО-40-99, МЭО-100-99, МЭО-250-99 предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устр-в. Механизмы исполнительные МЭО-40-99, МЭО-100-99, МЭО-250-99 перемещают рабочие органы неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки). Принцип работы электроисполнительных механизмов МЭО-40-99, МЭО-100-99, МЭО-250-99 заключается в преобразовании электрического сигнала поступающего от регулирующего или управляющего устройства во вращательное перемещение выходного вала. Исполнительные механизмы МЭО-40-99, МЭО-100-99 и МЭО-250-99 устанавливаются вблизи регулирующих устройств и связываются с ними посредством тяг и рычагов. Исполнительные механизмы МЭО-40-99, МЭО-100-99, МЭО-250-99 изготовляются с датчиком обратной связи (блоком сигнализации положения выходного вала) для работы в системах автоматического регулирования или без датчиков обратной связи - с блоком концевых выключателей для режима ручного управления. Виды блоков сигнализации положения – индуктивный БСПИ, реостатный БСПР, токовый БСПТ.
Состав исполнительного механизма МЭО-40-99, МЭО-100-99, МЭО-250-99:
электродвигатель синхронный;
тормоз механический;
редуктор червячный;
ручной привод;
блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ или блок концевых выключателей БКВ;
рычаг.
Управление исполнительным механизмом МЭО-40-99, МЭО-100-99, МЭО-250-99: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатели ПБР-2М, ПБР-2М1.
Код ОКП 42 1851
Технические условия: 311-49.007-91ТУ.
Сертификаты соответствия:
РОСС RU.АЯ15.Н00137 - МЭО-40-99, МЭО-100-99, МЭО-250-99.
Технические характеристики исполнительных механизмов МЭО-40-99, МЭО-100-99, МЭО-250-99.
| Условное обозначение механизма | Номинальный крутящий момент на выходном валу, N.m | Номинальное время полного хода выходного вала, s | Номинальное значение полного хода выходного вала, r | Потреб-ляемая мощность, W | Масса, kg | Тип сигнализации положения выходного вала |
| МЭО-40/10-0,25-99 | 40 | 10 | 0,25 | 240 | 27,0 | БСПР, БСПИ, БСПТ, БКВ |
| МЭО-40/25-0,63-99 | 25 | 0,63 | ||||
| МЭО-100/25-0,25-99 | 100 | 25 | 0,25 | 240 | ||
| МЭО-100/63-0,63-99 | 63 | 0,63 | ||||
| МЭО-250/63-0,25-99 | 250 | 63 | 0,25 | 240 | ||
| МЭО-250/160-0,63-99 | 160 | 0,63 |
Климатические исполнения (рабочая температура): У2 (от –30 до +50 °С); Т2 (от –10 до +50°С).
Степень защиты – IP 54 по ГОСТ 14254.
Напряжение питания и частота питания - 220 V частотой 50 Hz.
Режим работы механизма – S4, частота включений до 630 в час при ПВ до 25 %.
Максимальная частота включений до 1200 в час при ПВ до 25 %.

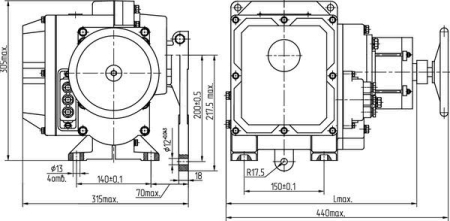

Габаритные и присоединительные размеры МЭО-250-99

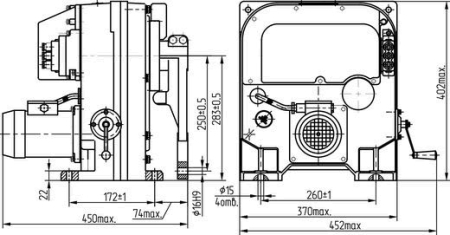

Исполнительные механизмы однооборотные МЭО-250-92К, МЭО-630-92К.
Электрические исполнительные однооборотные механизмы МЭО-250-92К, МЭО-630-92К предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих уст-в. Механизмы исполнительные МЭО-250-92К и МЭО-630-92К перемещают рабочие органы неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки). Принцип работы электроисполнительных механизмов МЭО-250-92К, МЭО-630-92К заключается в преобразовании электрического сигнала поступающего от регулирующего или управляющего устройства во вращательное перемещение выходного вала. Исполнительные механизмы МЭО-250-92К и МЭО-630-92 устанавливаются вблизи регулирующих устройств и связываются с ними посредством тяг и рычагов. Исполнительные механизмы МЭО-250-92К, МЭО-630-92К изготовляются с датчиком обратной связи (блоком сигнализации положения выходного вала) для работы в системах автоматического регулирования или без датчиков обратной связи - с блоком концевых выключателей для режима ручного управления. Виды блоков сигнализации положения – индуктивный БСПИ, реостатный БСПР, токовый БСПТ.
Состав исполнительного механизма МЭО-250-92К, МЭО-630-92К:
электродвигатель АИР-56А4;
тормоз механический;
редуктор;
ручной привод;
блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ;
рычаг.
Управление исполнительным механизмом МЭО-250-92К, МЭО-630-92К: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.
Код ОКП 42 1851
Технические условия: 311-49.007-91ТУ.
Сертификаты соответствия:
РОСС RU.АЯ15.Н00164 - МЭО-250-92К, МЭО-630-92К
Технические характеристики исполнительных механизмов МЭО-250-92К, МЭО-630-92К.
| Условное обозначение механизма | Номинальный крутящий момент на выходном валу, N.m | Номинальное время полного хода выходного вала, s | Номинальное значение полного хода выходного вала, r | Потреб-ляемая мощность, W | Масса, kg | Тип сигнализации положения выходного вала |
| МЭО-250/10-0,25-92К | 250 | 10 | 0,25 | 200 | 74,0 | БСПР, БСПИ, БСПТ |
| МЭО-250/25-0,63-92К | 25 | 0,63 | ||||
| МЭО-630/25-0,25-92К | 630 | 25 | 0,25 | |||
| МЭО-630/63-0,63-92К | 63 | 0,63 | ||||
| МЭО-630/63-0,25-92К | 63 | 0,25 | ||||
| МЭО-630/160-0,63-92К | 160 | 0,63 |
Климатические исполнения (рабочая температура): У2 (от –30 до +50 °С); Т2 (от –10 до +50°С).
Степень защиты – IP 54 по ГОСТ 14254.
Напряжение питания и частота питания - 220/380 V частотой 50 Hz.
Режим работы механизма – S4, частота включений до 320 в час при ПВ до 25 %.
Максимальная частота включений до 630 в час при ПВ до 25 %.
Исполнительные механизмы однооборотные МЭО-630-92К, МЭО-1600-92К.
Электрические исполнительные однооборотные механизмы МЭО-630-92К, МЭО-1600-92К предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств. Механизмы исполнительные МЭО-630-92К и МЭО-1600-92К перемещают рабочие органы неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки). Принцип работы электроисполнительных механизмов МЭО-630-92К, МЭО-1600-92К заключается в преобразовании электрического сигнала поступающего от регулирующего или управляющего устройства во вращательное перемещение выходного вала. Исполнительные механизмы МЭО-630-92К и МЭО-1600-92К устанавливаются вблизи регулирующих устройств и связываются с ними посредством тяг и рычагов. Исполнительные механизмы МЭО-630-92К, МЭО-1600-92К изготовляются с датчиком обратной связи (блоком сигнализации положения выходного вала) для работы в системах автоматического регулирования или без датчиков обратной связи - с блоком концевых выключателей для режима ручного управления. Виды блоков сигнализации положения – индуктивный БСПИ, реостатный БСПР, токовый БСПТ.
Состав исполнительного механизма МЭО-630-92К, МЭО-1600-92К:
электродвигатель АИР-56В4;
тормоз механический;
редуктор;
ручной привод;
блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ;
рычаг.
Управление исполнительным механизмом МЭО-630-92К, МЭО-1600-92К: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.
Код ОКП 42 1851
Технические условия: 311-49.007-91ТУ.
Сертификаты соответствия:
РОСС RU.АЯ15.Н00006 - МЭО-630-92К, МЭО-1600-92К.
Технические характеристики исполнительных механизмов МЭО-630-92К, МЭО-1600-92К.
| Условное обозначение механизма | Номинальный крутящий момент на выходном валу, N.m | Номинальное время полного хода выходного вала, s | Номинальное значение полного хода выходного вала, r | Потреб-ляемая мощность, W | Масса, kg | Тип сигнализации положения выходного вала |
| МЭО-630/10-0,25-92К | 630 | 10 | 0,25 | 490 | 135 | БСПР, БСПИ, БСПТ |
| МЭО-630/25-0,63-92К | 25 | 0,63 | ||||
| МЭО-1600/25-0,25-92К | 1600 | 25 | 0,25 | 490 | 135 | |
| МЭО-1600/63-0,63-92К | 63 | 0,63 | ||||
| МЭО-1600/63-0,25-92К | 63 | 0,25 | 250 | |||
| МЭО-1600/160-0,63-92К | 160 | 0,63 |
Климатические исполнения (рабочая температура): У2 (от –30 до +50 °С); Т2 (от –10 до +50°С).
Степень защиты – IP 54 по ГОСТ 14254.
Напряжение питания и частота питания - 220/380 V частотой 50 Hz.
Режим работы механизма – S4, частота включений до 320 в час при ПВ до 25 %.
Максимальная частота включений до 630 в час при ПВ до 25 %.

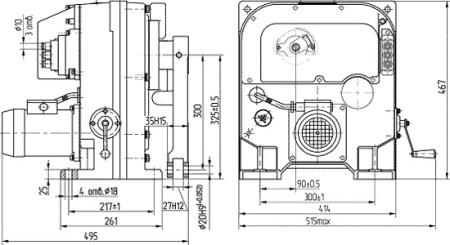

Габаритные и присоединительные размеры
Исполнительные механизмы однооборотные МЭО-4000-97К.
Электрические исполнительные однооборотные механизмы МЭО-4000-97К предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств. Механизмы исполнительные МЭО-4000-97К перемещают рабочие органы неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки). Принцип работы электроисполнительных механизмов МЭО-4000-97К заключается в преобразовании электрического сигнала поступающего от регулирующего или управляющего устройства во вращательное перемещение выходного вала. Исполнительные механизмы МЭО-4000-97К устанавливаются вблизи регулирующих устройств и связываются с ними посредством тяг и рычагов. Исполнительные механизмы МЭО-4000-97К изготовляются с датчиком обратной связи (блоком сигнализации положения выходного вала) для работы в системах автоматического регулирования или без датчиков обратной связи - с блоком концевых выключателей для режима ручного управления. Виды блоков сигнализации положения – индуктивный БСПИ, реостатный БСПР, токовый БСПТ.
Состав исполнительного механизма МЭО-4000-97К:
электродвигатель АИР-56В4;
тормоз механический;
редуктор;
ручной привод;
блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ;
рычаг.
Управление исполнительным механизмом МЭО-4000-97К: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.
Код ОКП 42 1851
Технические условия: 311-49.007-91ТУ.
Сертификаты соответствия:
РОСС RU.АЯ15.Н00197 - МЭО-4000-97К.
Технические характеристики исполнительных механизмов МЭО-4000-97К.
| Условное обозначение механизма | Номинальный крутящий момент на выходном валу, N.m | Номинальное время полного хода выходного вала, s | Номинальное значение полного хода выходного вала, r | Потреб-ляемая мощность, W | Масса, kg | Тип сигнализации положения выходного вала |
| МЭО-4000/63-0,25-97К | 4000 | 63 | 0,25 | 700 | 270 | БСПР, БСПИ, БСПТ |
| МЭО-4000/160-0,63-97К | 160 | 0,63 |
Климатические исполнения (рабочая температура): У2 (от –30 до +50 °С); Т2 (от –10 до +50°С).
Степень защиты – IP 54 по ГОСТ 14254.
Напряжение питания и частота питания - 220/380 V частотой 50 Hz.
Режим работы механизма – S4, частота включений до 320 в час при ПВ до 25 %.
Максимальная частота включений до 630 в час при ПВ до 25 %.

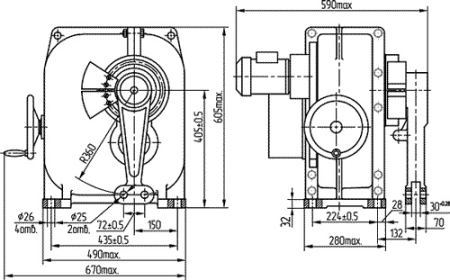

Габаритные и присоединительные размеры
Исполнительные механизмы однооборотные МЭО-10000-97К: описание
Электрические исполнительные однооборотные механизмы МЭО-10000-97К предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств. Механизмы исполнительные МЭО-10000-97К перемещают рабочие органы неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки). Принцип работы электроисполнительных механизмов МЭО-10000-97К заключается в преобразовании электрического сигнала поступающего от регулирующего или управляющего устройства во вращательное перемещение выходного вала. Исполнительные механизмы МЭО-10000-97К устанавливаются вблизи регулирующих устройств и связываются с ними посредством тяг и рычагов. Исполнительные механизмы МЭО-10000-97К изготовляются с датчиком обратной связи (блоком сигнализации положения выходного вала) для работы в системах автоматического регулирования или без датчиков обратной связи - с блоком концевых выключателей для режима ручного управления. Виды блоков сигнализации положения – индуктивный БСПИ, реостатный БСПР, токовый БСПТ.
Состав исполнительного механизма МЭО-10000-97К:
электродвигатель АИС-71В4;
тормоз механический;
редуктор;
ручной привод;
блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ;
рычаг.
Управление исполнительным механизмом МЭО-10000-97К: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.
Код ОКП 42 1851
Технические условия: 311-49.007-91ТУ.
Технические характеристики исполнительных механизмов МЭО-10000-97К.
| Условное обозначение механизма | Номинальный крутящий момент на выходном валу, N.m | Номинальное время полного хода выходного вала, s | Номинальное значение полного хода выходного вала, r | Потреб-ляемая мощность, W | Масса, kg | Тип сигнализации положения выходного вала |
| МЭО-10000/63-0,25-97К | 10000 | 63 | 0,25 | 900 | 580 | БСПР, БСПИ, БСПТ |
| МЭО-10000/160-0,63-97К | 160 | 0,63 |
Климатические исполнения (рабочая температура): У2 (от –30 до +50 °С); Т2 (от –10 до +50°С).
Степень защиты – IP 54 по ГОСТ 14254.
Напряжение питания и частота питания - 220/380 V частотой 50 Hz.
Режим работы механизма – S4, частота включений до 320 в час при ПВ до 25 %.
Максимальная частота включений до 630 в час при ПВ до 25 %.

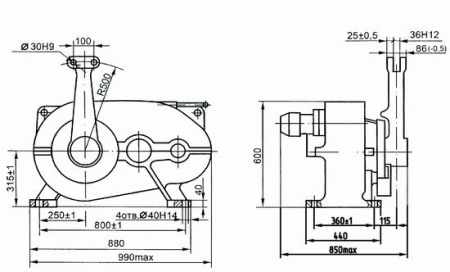

Габаритные и присоединительные размеры
Механизмы электрические однооборотные фланцевые МЭОФ-4000
Состав механизма:
электродвигатель - АИР-56В4
редуктор
тормоз механический
ручной привод
блок сигнализации положения: реостатный, индуктивный, токовый, блок концевых выключателей
фланец:
Управление механизмами: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.
Основные параметры
| Условное обозначение механизмов | Номинальный крутящий момент на выходном валу, N.m | Номинальное время полного хода выходного вала, s | Номинальное значение полного хода выходного вала,r | Потребляемая мощность, W | Масса, kg | Выходной конец вала, mm | Климатические исполнения (рабочая температура) |
| МЭОФ-4000/63-0,25-99К | 4000 | 63 | 0.25 | 300 | 265 | 60 | У2 (от – 40 до + 50°С); Т2 (от – 10 до + 50 °С) |
| МЭОФ-4000/160-0,63-99К | 4000 | 160 | 0.63 |
Напряжение и частота питания - 220/380, 230/400, 240/415 V частотой 50 Hz ; 220/380 V частотой 60 Hz.
Режим работы механизмов – S4, частота включений до 320 в час при ПВ до 25%
Максимальная частота включений до 630 в час при ПВ до 25 %.
Механизмы электрические однооборотные фланцевые МЭОФ-250
Состав механизма:
электродвигатель синхронный
редуктор червячный
тормоз механический
ручной привод
блок сигнализации положения: реостатный, индуктивный, токовый или блок концевых выключателей
фланец
Управление механизмами: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении:
пускатель ПБР-3А или усилитель ФЦ-0610 для МЭОФ-250-99К
пускатель ПБР-2М или ПБР-2М2.1 для МЭОФ-250-99.
Основные параметры
| Условное обозначение механизмов | Номинальный крутящий момент на выходном валу, N.m | Номинальное время полного хода выходного вала, s | Номинальное значение полного хода выходного вала, r | Потребляемая мощность, W | Масса, kg | Выходной конец вала, mm | Климатические исполнения (рабочая температура) |
| МЭОФ-100/10-0,25-99К | 100 | 10 | 0.25 | 250 | 28.5 | 24 | У2 (от – 40 до + 50°С) Т2 (от – 10 до + 50 °С) |
| МЭОФ-100/25-0,63-99К | 100 | 25 | 0.63 | ||||
| МЭОФ-250/25-0,25-99К | 250 | 25 | 0.25 | 250 | 28.5 | ||
| МЭОФ-250/63-0,63-99К | 250 | 63 | 0.63 | ||||
| МЭОФ-100/25-0,25-99К | 100 | 25 | 0.25 | 170 | 26.5 | ||
| МЭОФ-100/63-0,63-99К | 100 | 63 | 0.63 | ||||
| МЭОФ-250/63-0,25-99К | 250 | 63 | 0.25 | 170 | 26.5 | ||
| МЭОФ-250/160-0,63-99К | 250 | 160 | 0.63 | ||||
| МЭОФ-40/10-0,25-99 | 40 | 10 | 0.25 | 240 | 27 | 24 | У2 (от – 40 до + 50°С) Т2 (от – 10 до + 50 °С) |
| МЭОФ-40/25-0,63-99 | 40 | 25 | 0.63 | ||||
| МЭОФ-100/25-0,25-99 | 100 | 25 | 0.25 | 240 | 27 | ||
| МЭОФ-100/63-0,63-99 | 100 | 63 | 0.63 | ||||
| МЭОФ-250/63-0,25-99 | 250 | 63 | 0.25 | 240 | 27 | ||
| МЭОФ-250/160-0,63-99 | 250 | 160 | 0.63 |
Напряжение и частота питания:
380, 400, 415 В частотой 50 Гц; 380 В частотой 60 Гц -для МЭОФ-К
220, 230, 240 В частотой 50 Гц ; 220 В частотой 60 Гц - для МЭОФ.
Режим работы механизмов – S4, частота включений до 630 в час при ПВ до 25%.
Максимальная частота включений - до 1200 в час при ПВ до 5 %.
